Вибрационный источник сейсмических сигналов СВ-30/120М

Вибрационный источник предназначен для возбуждения вертикальных сейсмических колебаний с заданной амплитудой и частотой в геологической среде путем механического вибрационного воздействия на поверхность грунта при проведении сейсморазведочных работ.

Реализация современных методов сейсморазведки с расширенным диапазоном сейсмических волн с линейным и нелинейным законом изменения частоты на базе техники повышенной проходимости.

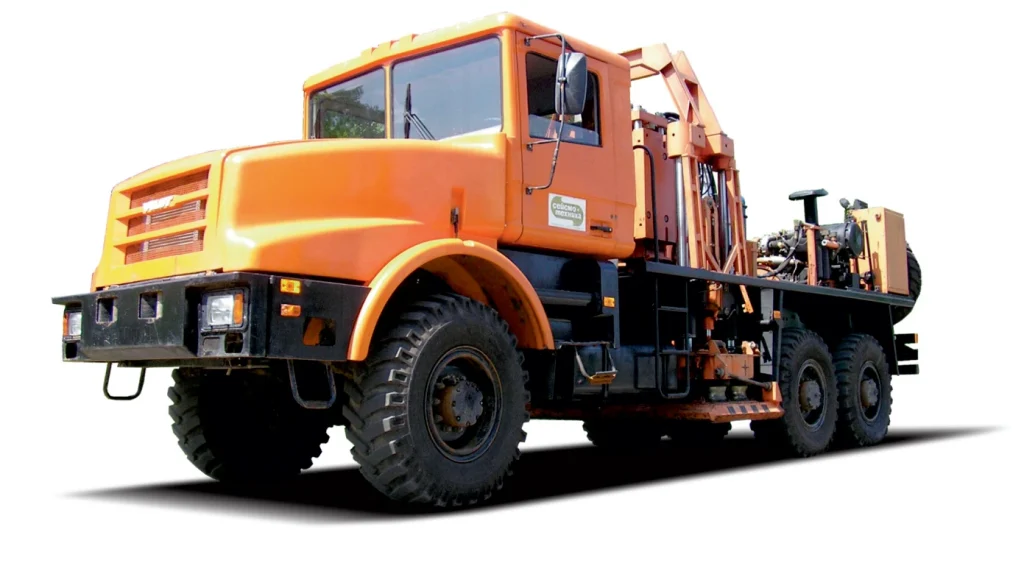

Вибрационный источник сейсмических сигналов СВ-30/120М

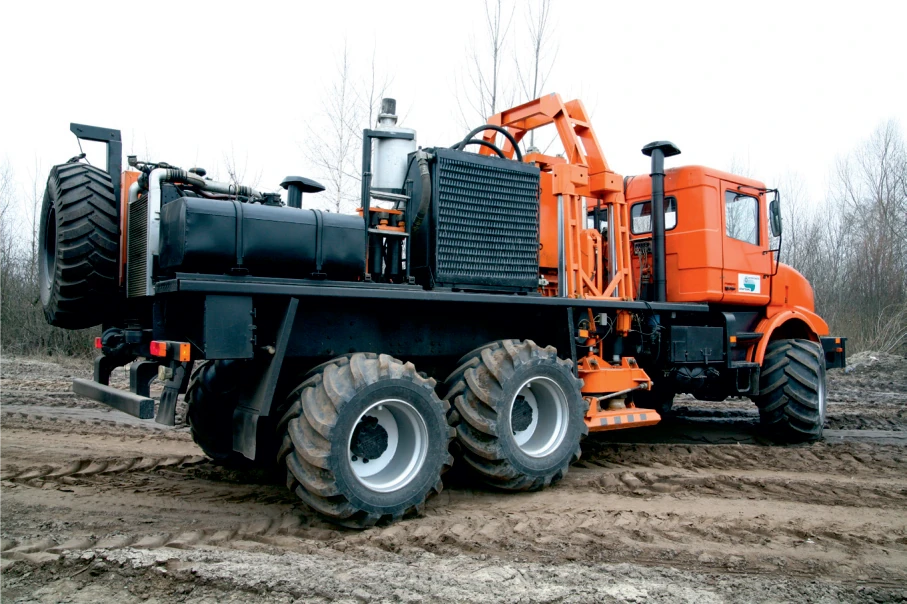

Вибрационный источник сейсмических сигналов СВ-30/120М

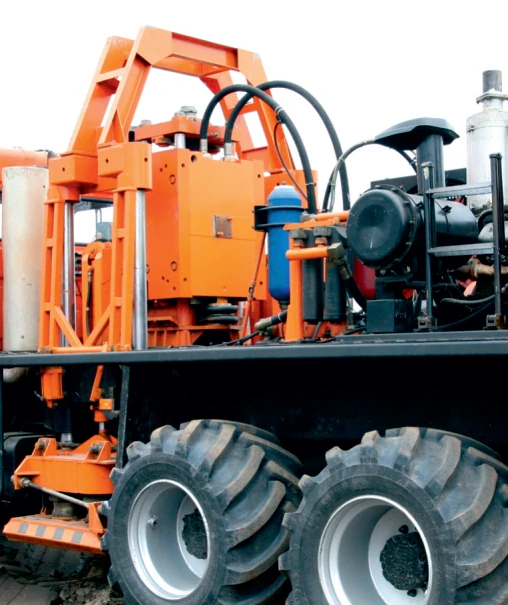

Вибрационный источник сейсмических сигналов СВ-30/120М

Технические характеристики

Возбудитель вибраций
Модель возбудителяСВ-30
Пиковое усилие305,1 кН (68 590 фунтов)
Площадь поршня145,3 см2 (22,53 кв. дюймов)
Реактивная масса5000 кг
Вес опорной плиты2450 кг
Максимальная амплитуда перемещения реактивной массы110 мм
Предельный диапазон частотОт 1 до 250 Гц
Тип сервоклапанаAtlas 240H с пилотом MOOG 760С928А и серводоктором
Тип блока управленияГДС-1+ (ООО «ГДС»), VE-432 («Sercel»), FORCE III, или аналог
Гидропневмоаккумуляторы реактивной массы2 х 5л (1,3 гал) коллектор массы
Ход гидроцилиндров подъема-опускания100 см (38,5 дюймов)
Метод взвешивания реактивной массыПневмоопоры
Метод виброизоляции оператора установкиПневмоопоры
Гидравлическая системаЗакрытого типа
Насос гидравлической системыDenison P-14, 229 см3 (14 дюймов3)
Максимальный расход насоса7,5 х 10-3 м3/с (450 л/мин)
Фильтры гидросистемы3 мкм в линии сервоклапана и высокого давления, 5 мкм в линии низкого давления
Гидропневмоаккумуляторы4 х 10л
Температура рабочей жидкости в гидросистеме:
— номинальная
— максимальная
323*5°К (50°*5°С)
353°К (80°С)
Рабочая жидкость гидросистемы:
зимой при t° окружающего воздуха от -40 °С до +10 °С
летом при t° окружающего воздуха от +10 °С и выше
Масло Shell TELLUS S2 V32 (или аналог)
Масло Shell TELLUS S2 V46
Площадь опорной плиты2,5м2 (3,864 дюйма)

Транспортная база

ШассиДорожный вездеход повышенной проходимости, 6х6
Приводной двигательЯМЗ-7511.10
Мощность приводного двигателя400 л.с. при 2100 об/мин
Колесная база4800 мм, 1500 мм
Шины:
для твердой и каменистой почвы, а также для передвижения по дорогам общего пользования
при работе по грязи и на снегу

16.00 R20
710/45-26.5
Давление воздуха в шинах
— для шин 16.00 R20
— для шин 710/45-26.5
500±20 кПа (5,5±0,20 кгс/см2)
250+25 кПа (2,5+0,25 кгс/см2)
Наибольший угол преодолеваемого подъема36% (19,8°)
Максимальный поперечный угол передвижения на косогоре10°
Максимальная скорость движения:
— с шинами 16.00 R20
— с шинами 710/45-26.5
50 км/ч
30 км/ч
Радиус поворота:
по наружному следу колеса с шиной 16.00 R20
по наружному следу колеса с шиной 710/45-26.5
13000 мм
13274 мм
Клиренс380 мм
МостыТри ведущих моста. Передний управляемый
Рабочие тормозаС тормозным механизмом на каждом колесе, с двухконтурным приводом на передние и задние колеса
Стояночный тормозС затормаживанием пружинными энергоаккумуляторами и пневматическим растормаживанием с места водителя тормозных механизмов рабочей тормозной системы установленного на втором и третьем мостах. Предусмотрено механическое устройство для растормаживания стояночного тормоза
КабинаКабина стеклопластиковая, бескаркасно-оболочковая, многослойная с арматурой, двухдверная, подрессоренная, отапливаемая. Количество мест — 2.
ТрансмиссияКоробка передач ЯМЗ-239, механическая, девятиступенчатая с демультипликатором, трехходовая, с синхронизаторами на всех передачах, кроме заднего хода и первой передачи, с отбором мощности. Управление основной коробкой передач механическое с дистанционным приводом. Привод с пневмоусилением. Карданные передачи — четыре карданных вала на привод ведущих мостов.
Масса, не более30050 кг
Габаритные размеры, не более:
— длина
— ширина
с шинами 16.00 R20
с шинами 710/45-26.5
— высота по срезу выхлопной трубы

10100 мм
2500 мм
3048 мм
4000 мм
Тяговое усилие лебедки на первом внешнем витке13600 кг
